日本で2番目に広いというホームセンターへ行ったとき、友人がぼそっと「良いな〜」と言った。
トレースボックス・・ 参考にする絵を原稿へ透過させるアイテム・・・
要は光源が入ったタダの箱な訳だが既製品は何故か諭吉一枚以上は必要だ！
だったらただ単に箱に蛍光灯付けりゃ同じ事ジャン！！
と言うことで制作開始！！

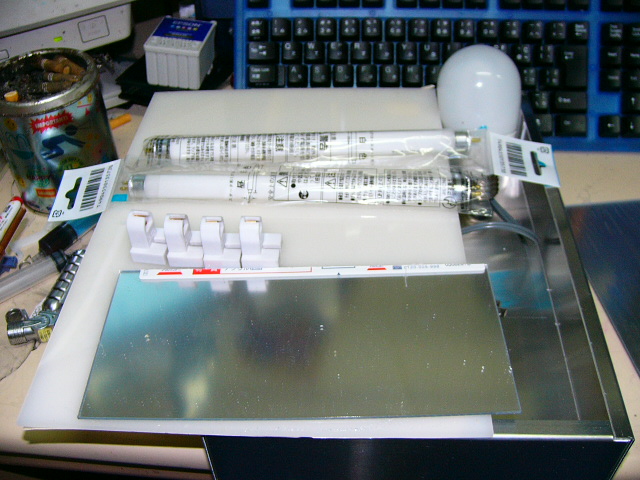

まずは材料の調達
アルミケース、乳白色と鏡のアクリル板
6w蛍光灯×２、蛍光灯用ソケット、コの字型のアルミ材
そしてネジ類に電線、トグルスイッチに電球型蛍光灯だ！
秋葉原ラジオデパート地下にて1000円で売っていたアルミケースは
300×200でちょうどA4よりちょっと小さいサイズだ。
アクリル板は300×450×4で特価７５０円だった。

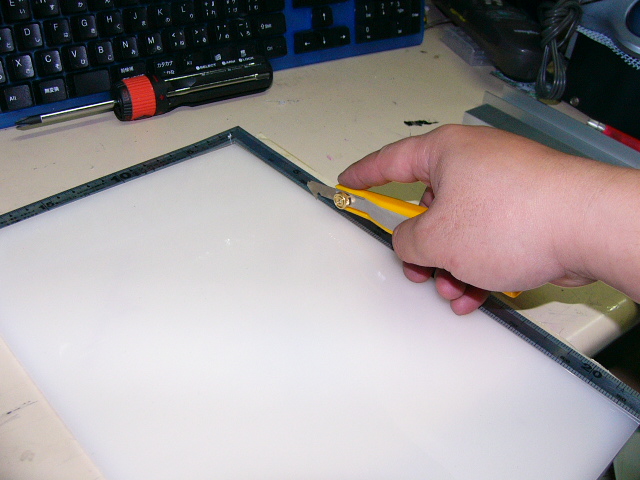

さっそくアクリル板をアルミケースの寸法で切る。
アクリル板はすでに300mmなので200mmづつPカッターで切ればOKだ
次に蛍光灯を固定するアルミ材を加工する。

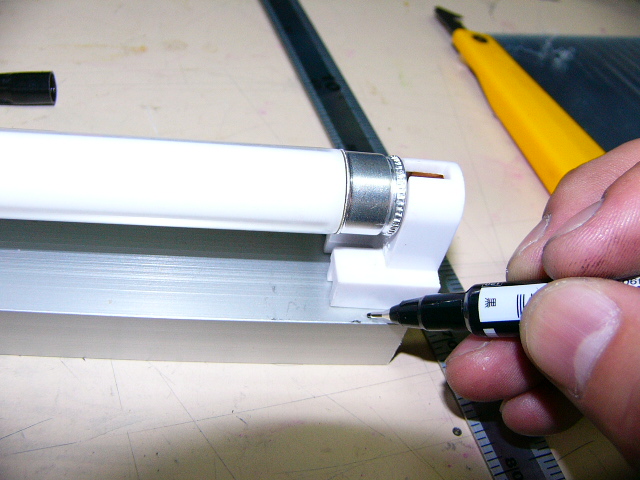

蛍光灯の両端にソケットを取り付けアルミ材に乗せて
ネジ穴の位置をマークする。

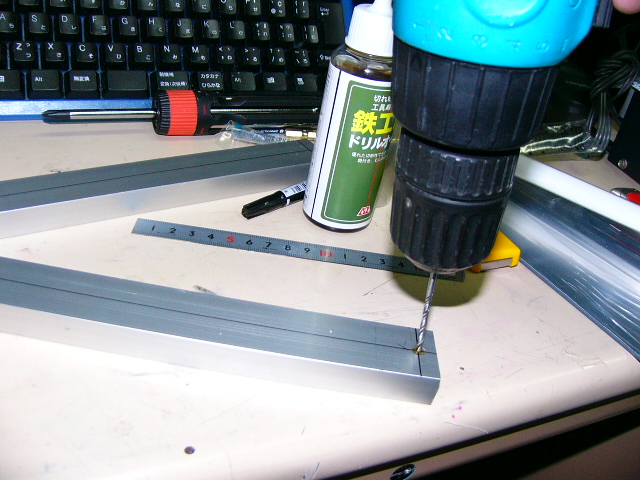

マークしたアルミ材にネジを切る為に2.5mmの下穴を開ける。
ドリルには面倒でも切削油を塗ろう・・

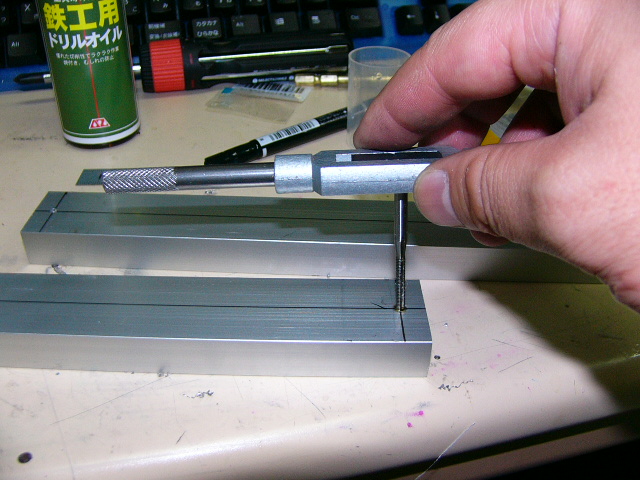

下穴を開けたらタップでネジを切っていく。
切削油をたっぷり塗って、じわりじわりとネジを切っていく・・
ネジ切りの時は焦りは禁物だ！！
（でも結局は電動ドリルで以下ｒｙ・・）
