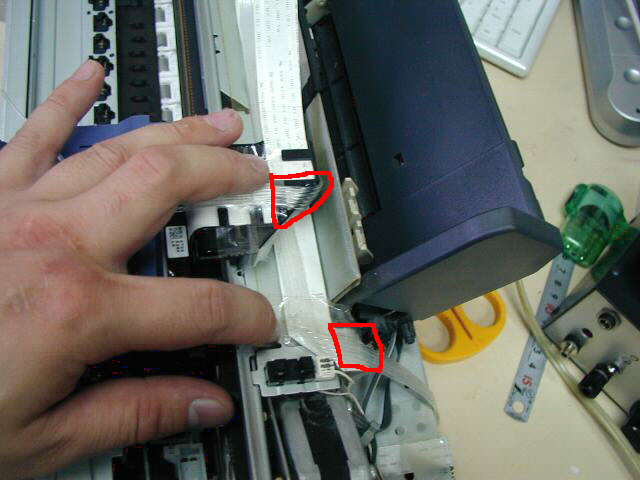

ヘッド部分とケーブル末端部の拡大写真である。
こちらも赤線で囲んだ部分を接着する訳だが
他のフラットケーブル部を接着しないこと。
スムーズに動かなくなるぞ！！






次にインクカードリッジの加工である
まず、インクカードリッジは「剥がしてはダメ」という青いラベルを剥がし
素っ裸にしてから上部に開いている穴を全て接着剤等で塞ぐ。必ず密封する事！

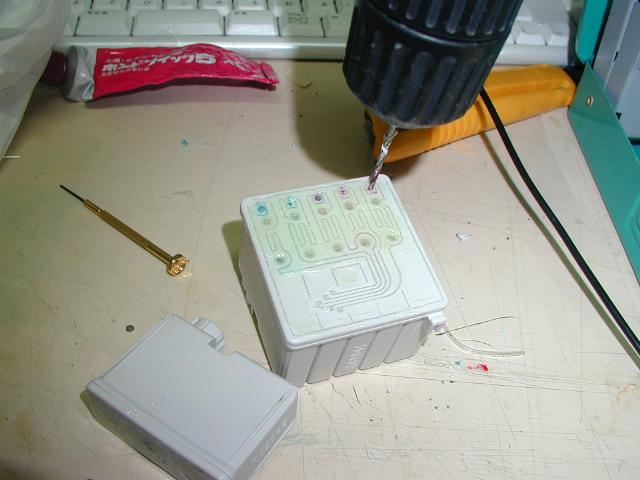

そしてそのカードリッジを一度プリンタに装着し、邪魔にならない箇所を見つけ出し
それぞれの色に対応する穴をドリルで空けてやる。





加工の終わったカードリッジをプリンタにセットし、チューブを差し込んで
接着剤などで接着する。なお完全に密封しなければならないので
瞬間接着剤で借り止めした後ゴム系の接着剤やシリコンシーラント等で
インクが漏れないよう確実に止める。

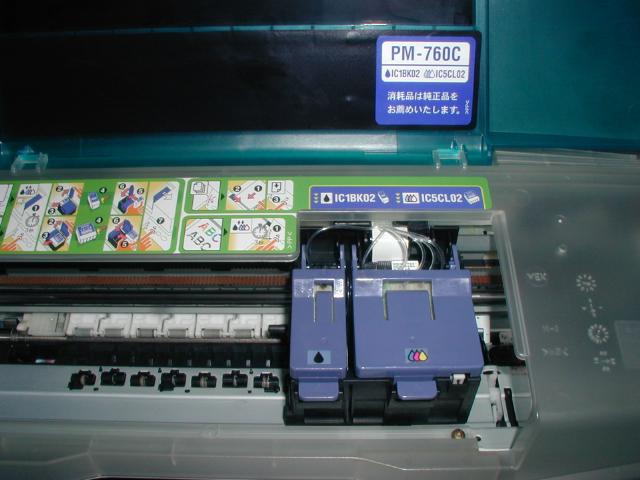

接着剤が乾いたら上部カバーを取り付け、実際に電源を入れてみて
ヘッドの動きにチューブがスムーズについて行くかどうかをチェックしよう。

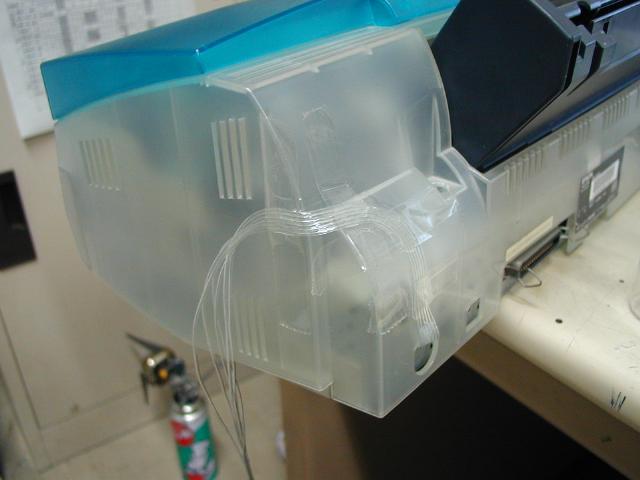

プリンター背面のチューブの取り回しの様子である。
ここも任意で構わないが、私の場合使われていない
コネクタの穴からチューブを引っ張って来ている。

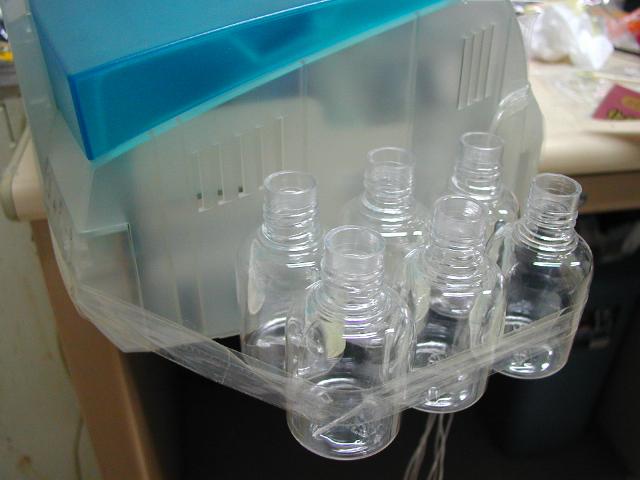

チューブの取り回しが終わったらインクタンクを実際に取り付ける
取り付ける方法は接着剤でも両面テープでも構わないが
接着場所として「プリンタヘッドと同じ高さ」にする事。
